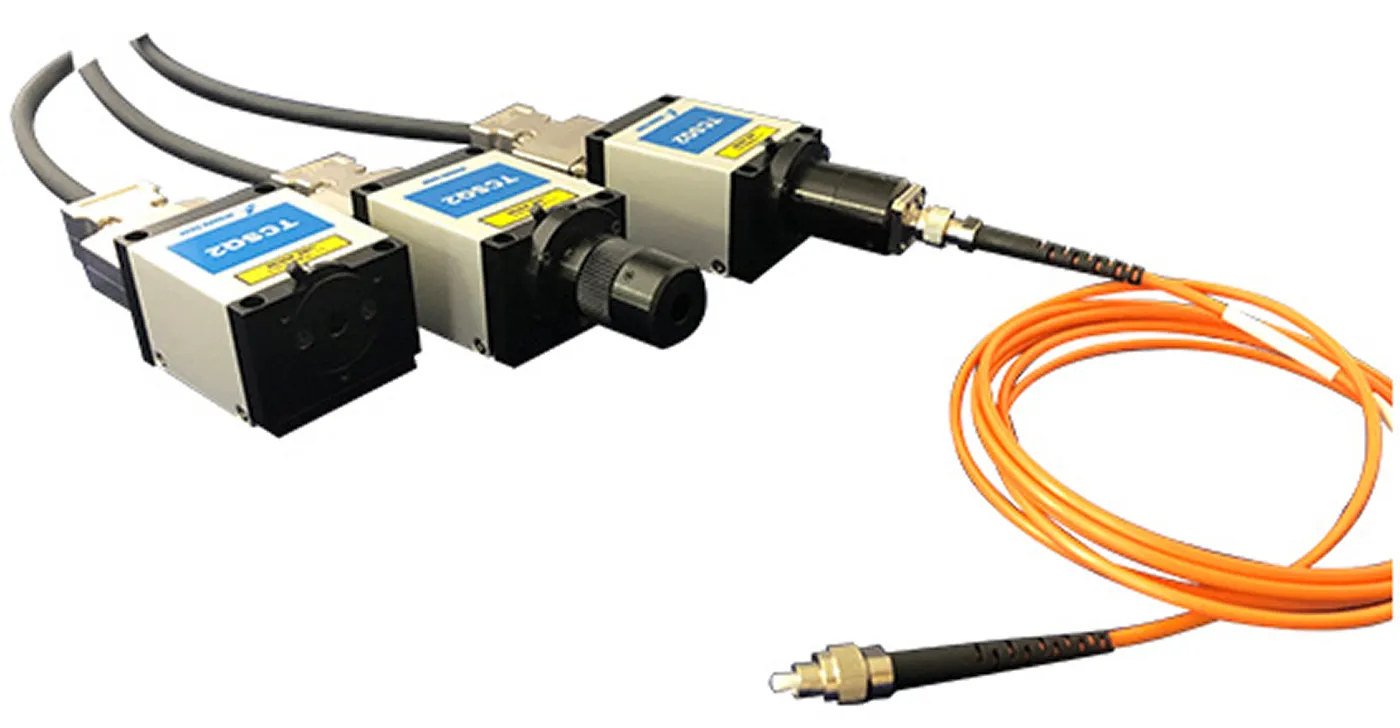

温度安定型半導体レーザ（LD）
- 動作温度の制御による、出力と発振波長の安定化
およびLD素子の長寿命化
- 小型、軽量で組み込みや取り付けが容易
- コリメータレンズ、光ファイバー入射装置などレーザビーム操作の為のオプションを用意
概要／仕様
*表に無い波長や出力のLD素子をご希望の際はご相談ください。
特長／用途
- 角型のTCSQ2シリーズと丸型のTC20シリーズ（φ20）をご用意
- 各種研究、実験用の光源
- 検査装置組込用光源などに
温度安定化半導体レーザ「TCSQ2」 紹介動画

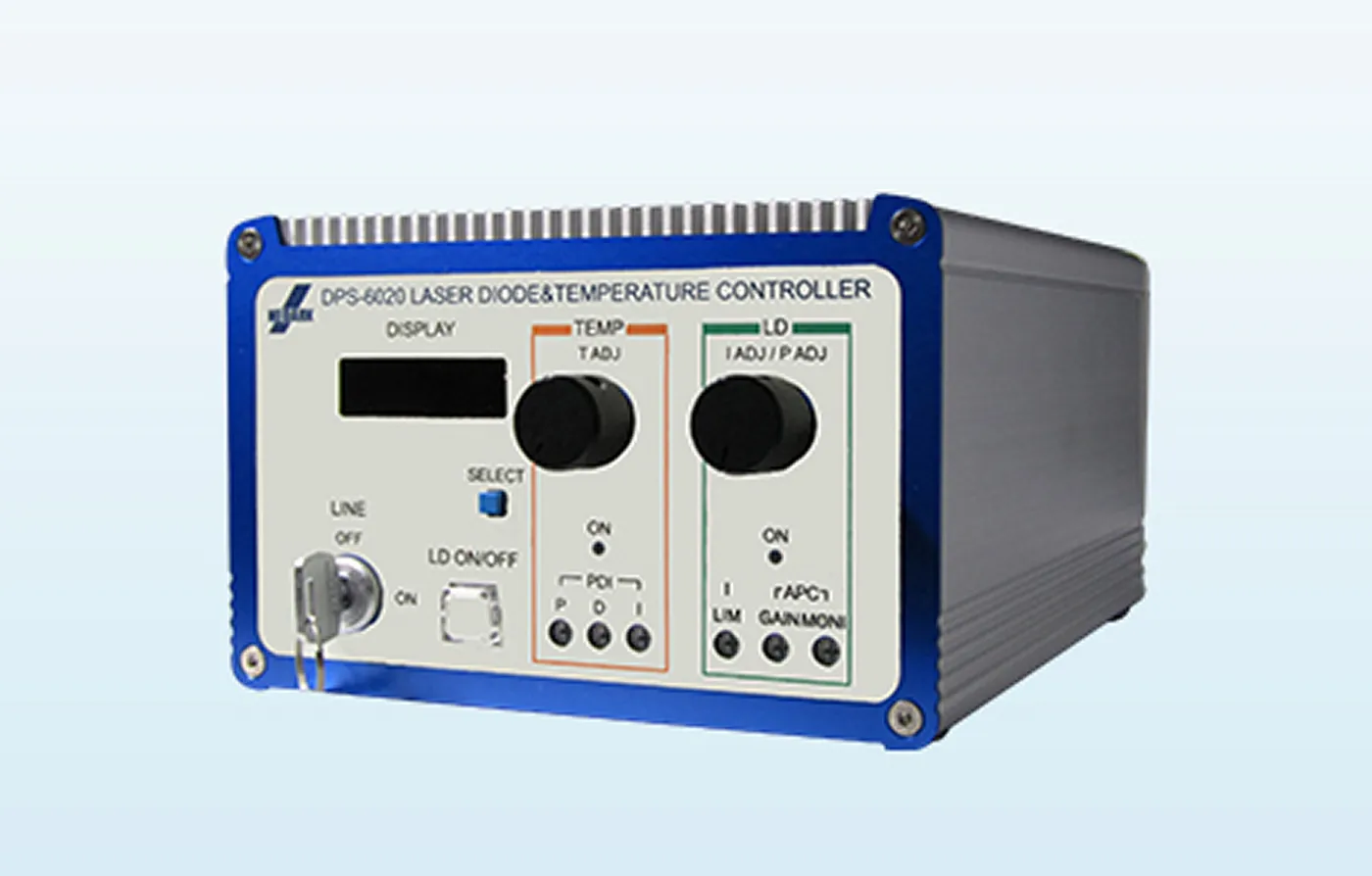

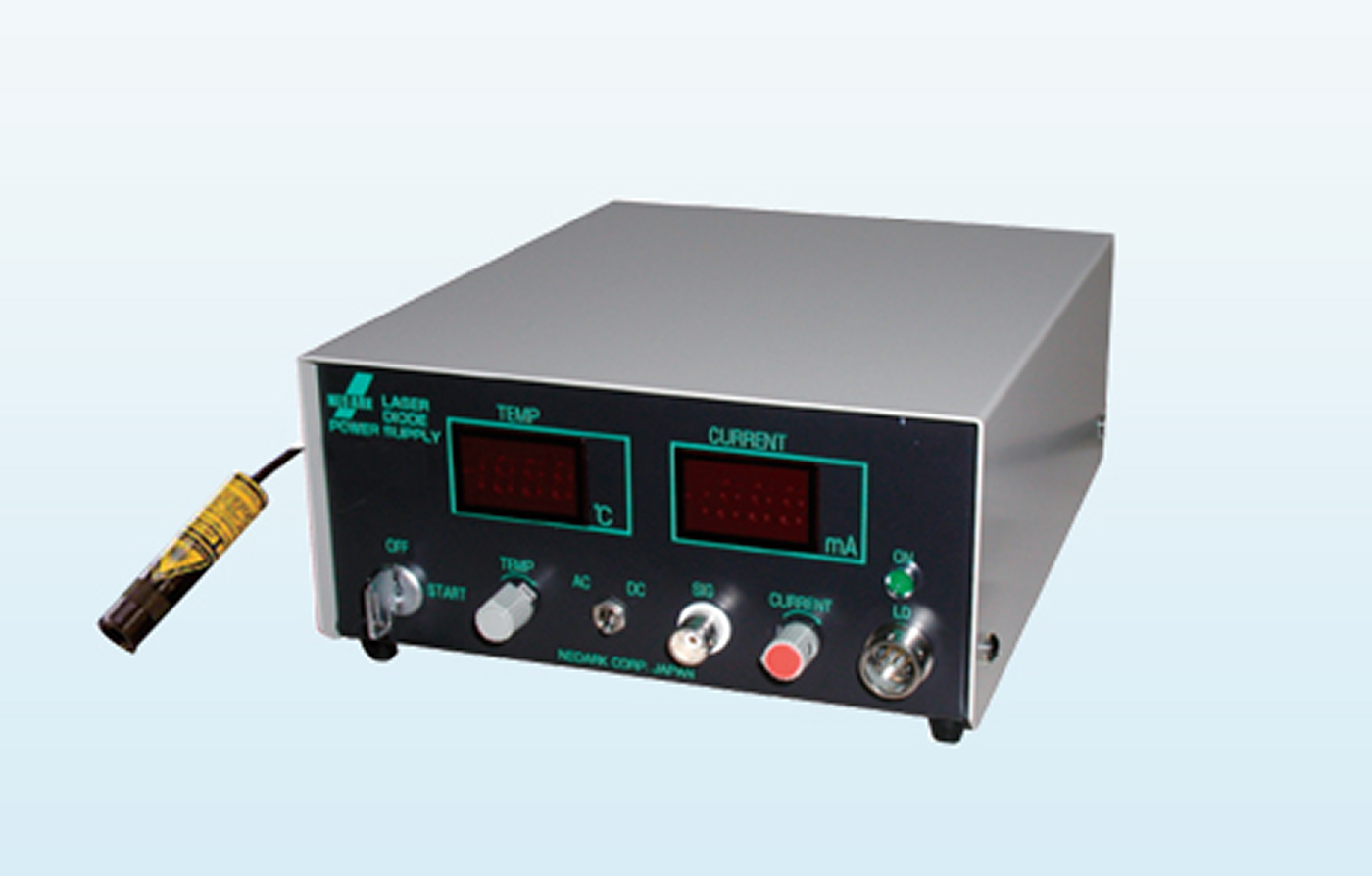

温調付半導体レーザコントローラ
電流制御(ACC)動作・出力制御(APC)動作と温度調節機能を備えた
汎用半導体レーザドライバです。
小型で軽量なため組み込みや取り付けが簡単で安価となっております。
概要／仕様
| 電流駆動方式 |
自動電流制御ACC/自動出力制御APC（切替式） |
| 最大駆動電流 |
200mA |
| 温度制御範囲 |
25~40°C |
| 最大変調周波数 |
～500kHz(正弦波アナログ信号入力時) |
特長／用途
- 温度安定化半導体レーザ対応
- レーザパワー・温度の電圧信号出力機能
- LD素子の破損防止のための駆動電流制限機能
- 外部変調信号入力機能
汎用半導体レーザプロジェクタ（LDP3シリーズ）
低収差レンズによる焦点可変（20~∞mm）が可能な汎用LD光源
概要／仕様
| 発振波長 |
630~650nm帯（赤色） ※その他の波長も製作可能ご相談下さい。 |
| 短期出力変動 |
<±1%（APC動作） |
| 大きさ |
外径φ12mmまたはφ20mm×全長53~83mm |
特長／用途
- 安価
- 小型、軽量で組み込みや取り付けが容易
- 電源（+5V）の接続のみで動作（LDP-053 他）
- ガイド光
汎用半導体レーザプロジェクタ（LDP2シリーズ）
低収差レンズによる焦点可変（20~∞mm）が可能な汎用LD光源
概要／仕様
| 発振波長 |
630~650nm帯（赤色） ※その他の波長も製作可能ご相談下さい。 |
| 短期出力変動 |
<±1%（APC動作） |
| 大きさ |
外径φ20mm×全長53~83mm |
特長／用途
- 電流制御（ACC）動作または出力制御（APC）動作から選択
- 出力の強度変調が可能
- 小型、軽量で組み込みや取り付けが容易
- 光ファイバ結合のオプションやモジュールの販売が可能
- 半導体レーザによって必要電源は異なります
レーザマーキング
(レーザラインマーカ)

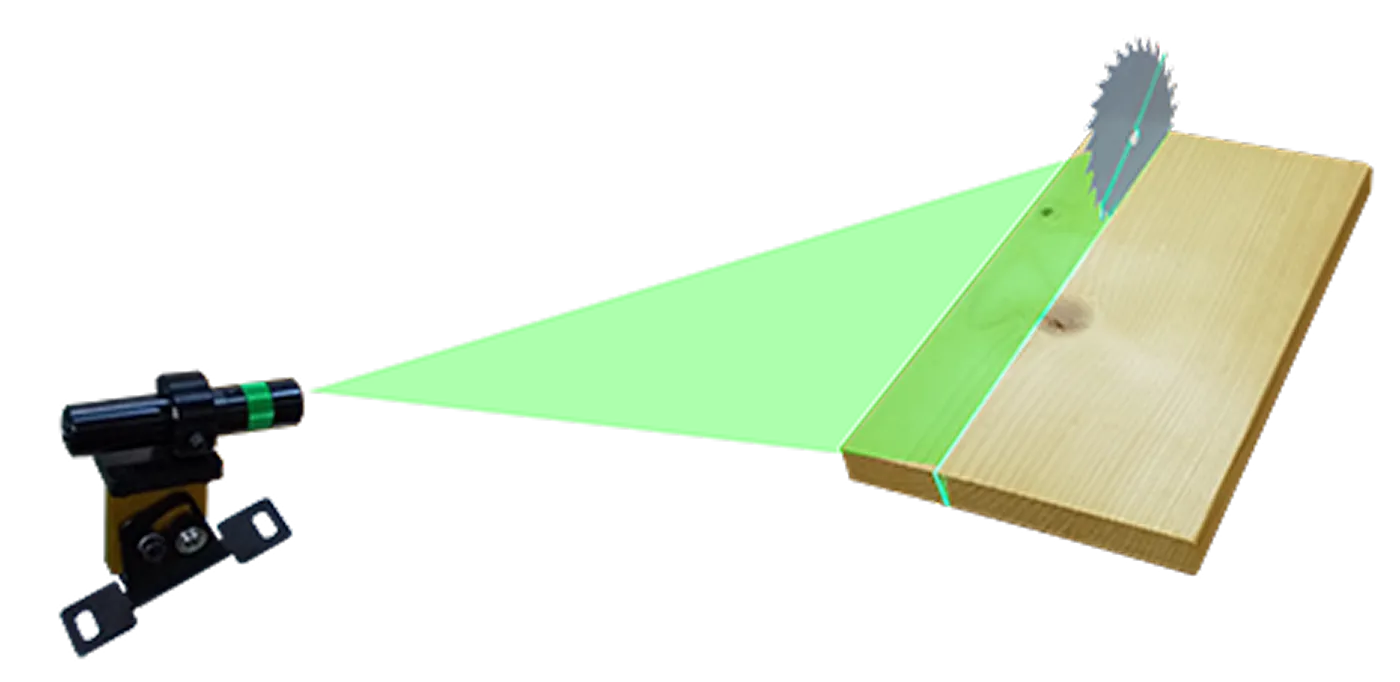

レーザラインマーカとも呼ばれる、非接触のレーザ光による
"光のケ引き線"です。
非接触なので対象を物理的に傷つけません。
レーザマーキング(レーザラインマーカ) 参考動画（特殊応用例）
製品仕様
| 光色 |
緑、赤 |
| 投光先の形状 |
線（ライン）形状（※点（ポイント）形状や、機種により十字形状も可能） |
| 発光パワー |
投光距離や作業環境の対応のために数種類をラインナップ（安全クラス分け済み） |
| 装置構成例 |
ヘッド部（レーザ出射部）と電源部が一体になった製品、ヘッド部と電源部を分けてファイバーなどで繋ぎ電源交換の作業性を高めた製品など |
- その他特注のご要望などにつきましては、弊社HPのお問合せフォームより別途ご相談下さい。

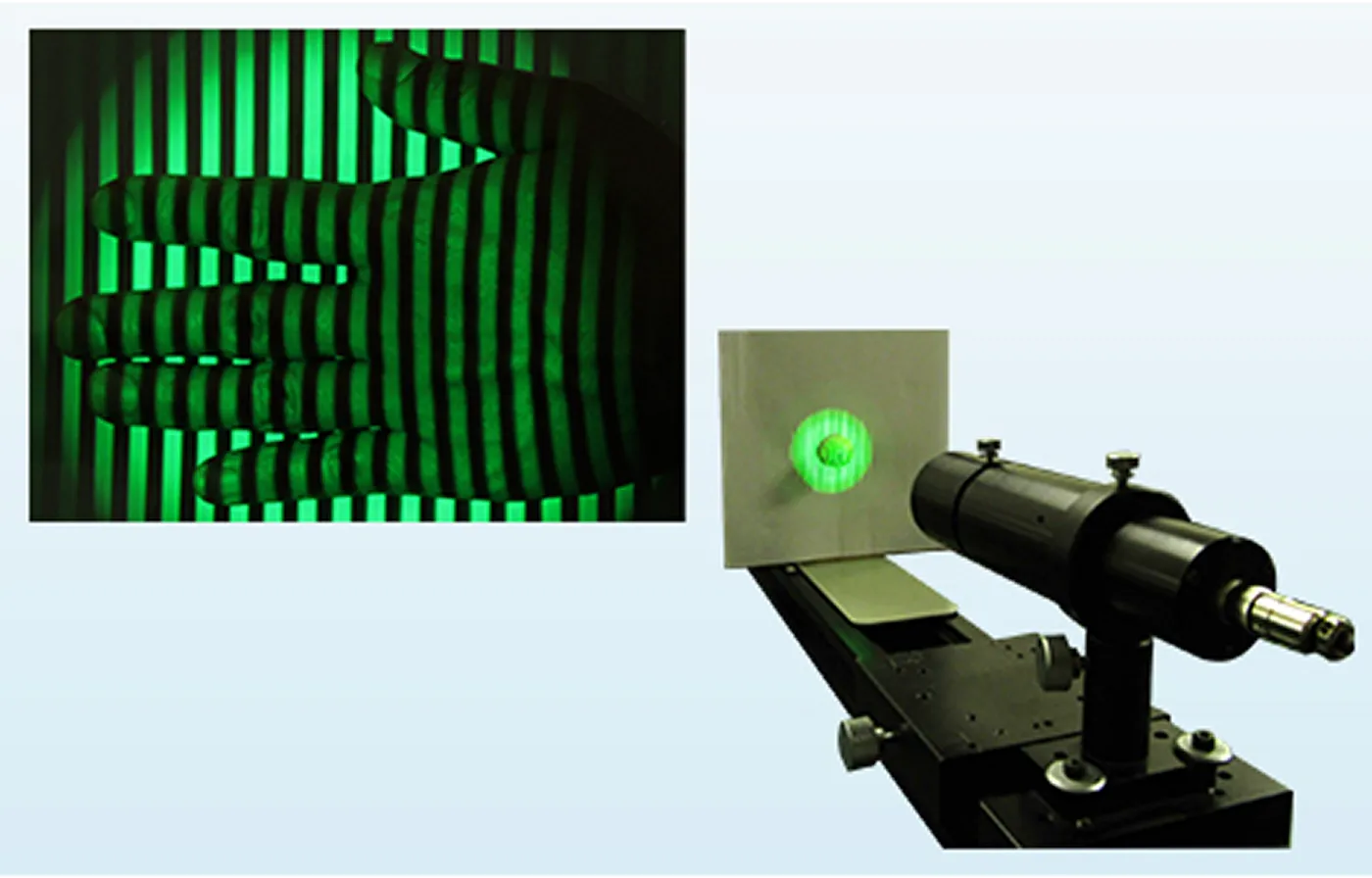

例）縞（しま）光源の製作 など
- 製品ラインナップの詳細につきましては、下記内容、および一覧または個別の各カタログをご確認下さい。
用途例
- 木材加工やタイヤ加工などの製造現場で
- 光学実験、可視化、散乱観察など

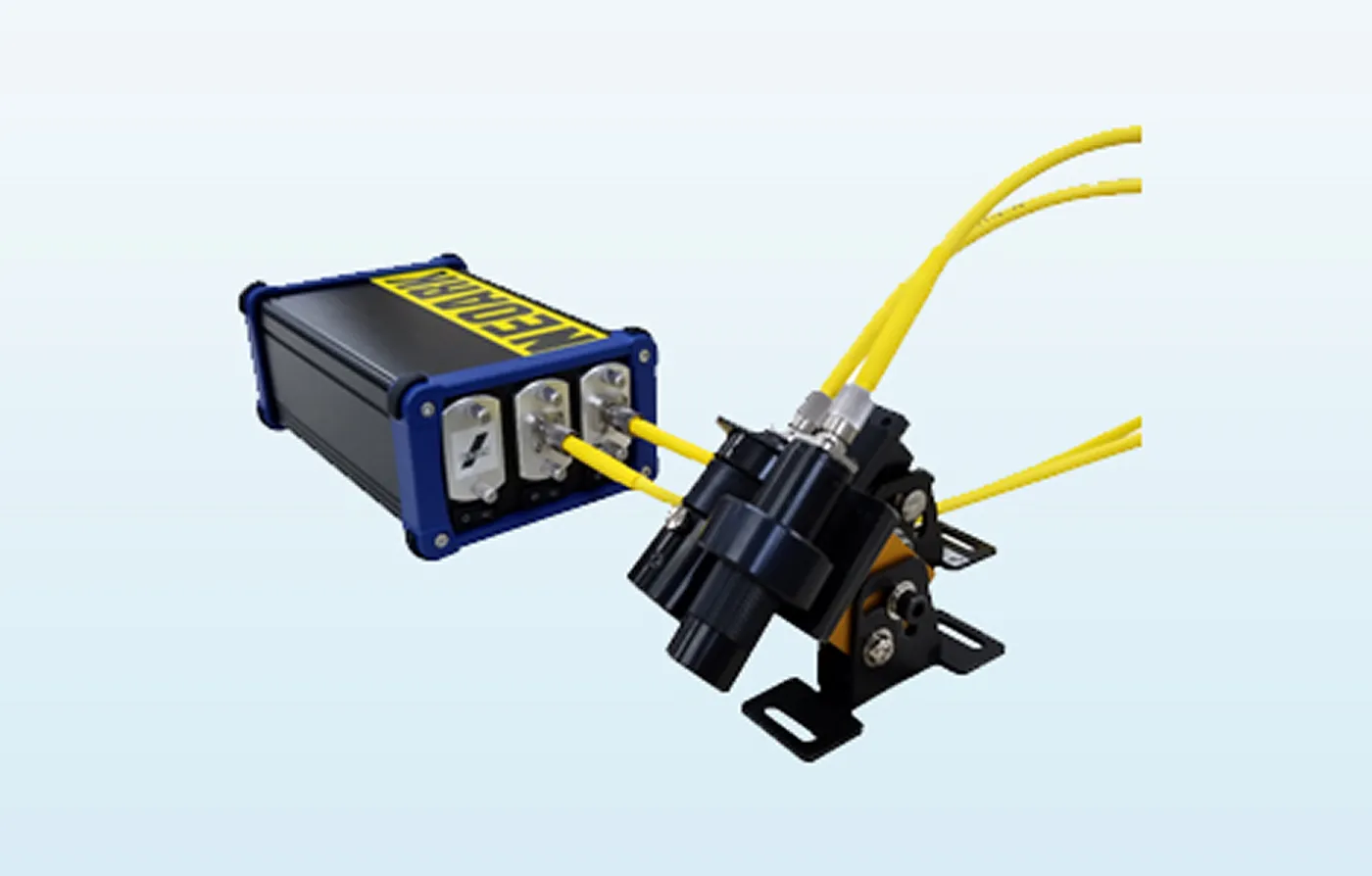

ファイバカップリングLDマーキング
特長／用途
- 位置合わせ用途など
- 投光部はそのままで（光軸調整不要）、コントロールボックスにて
LDモジュールを交換可能
- 光ファイバコードによりフレキシブルな設置を実現
概要／仕様
| 波長 |
650nm帯 *他色はご相談下さい |
| 出力 |
1mW～4mW |
| パターン |
ライン/スポット |
| 機能 |
焦点調整機構付 |
| 備考 |
光ファイバコードの長さは1m単位で任意 |

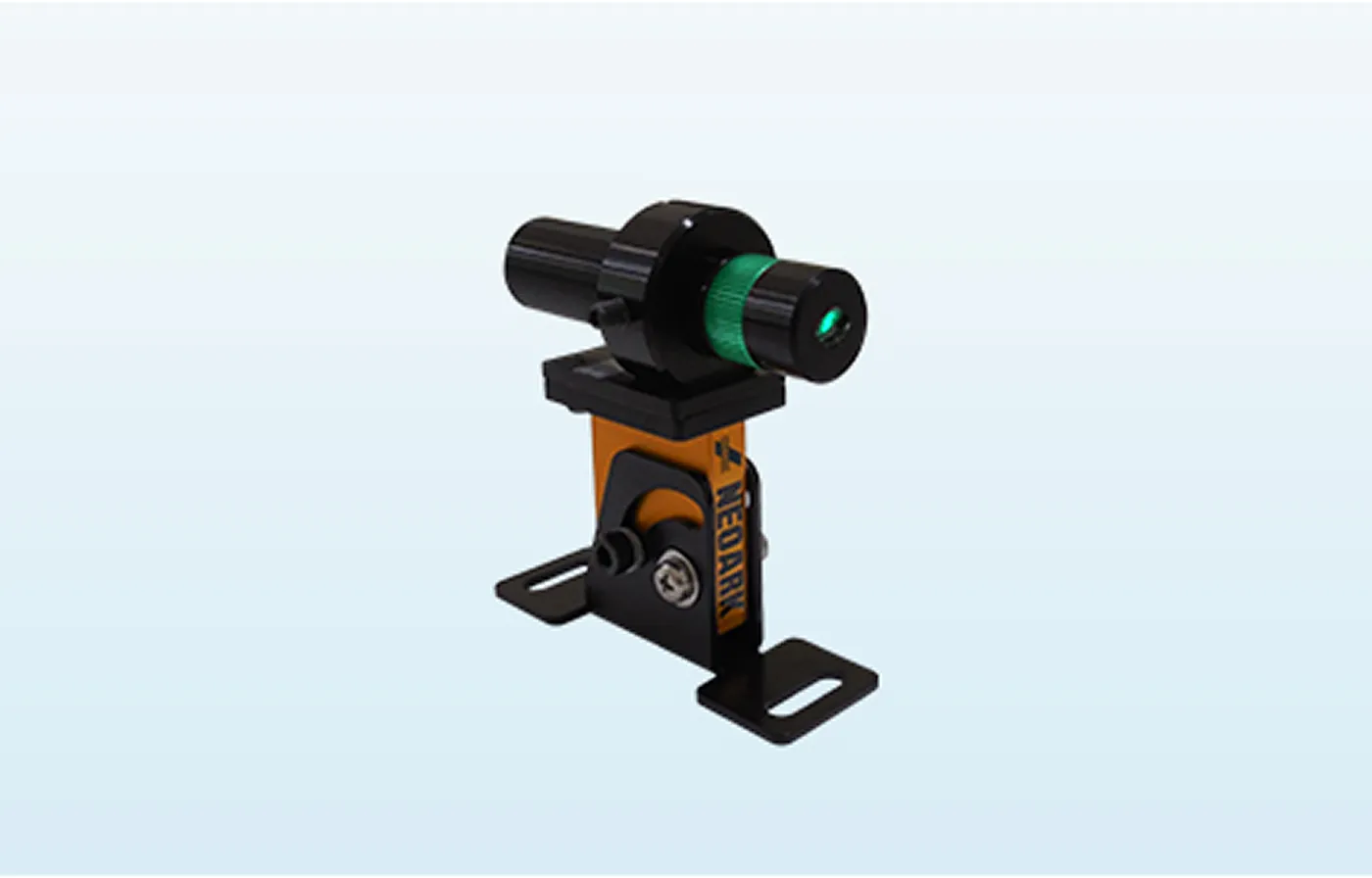

小型グリーンLDマーキング
DMGSシリーズ
特長／用途
- 位置合わせ用途など
- 視認性の高いグリーンレーザ 低価格モデル
概要／仕様
| 型名 |
DMGSシリーズ |
| 波長 |
520nm帯 |
| 出力 |
約3mW/約5mW/約10mW |
| パターン |
ライン/スポット/小十字 |
| 機能 |
焦点調整機構付 |
| 備考 |
専用架台付/AC電源付 |

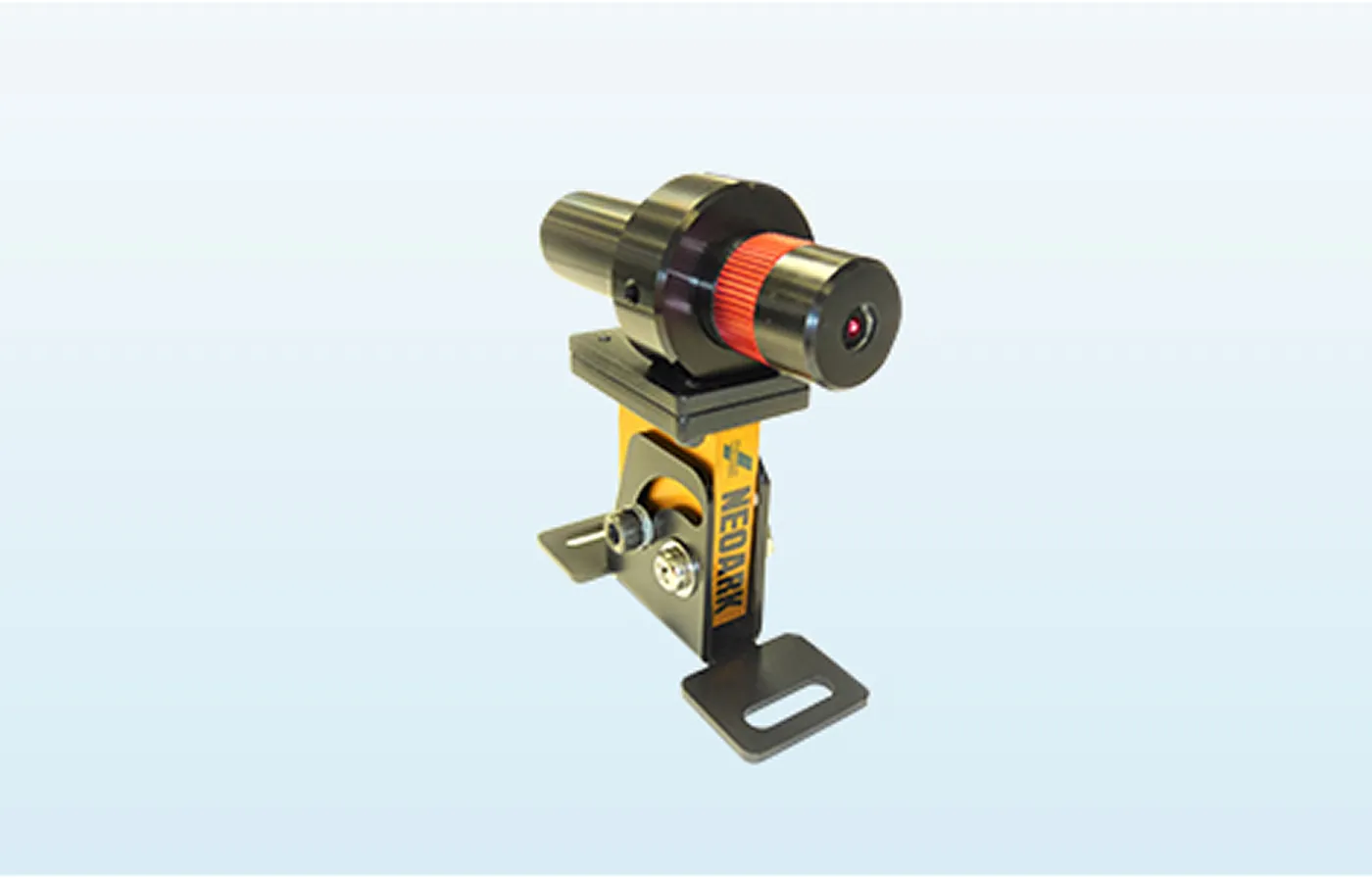

概要／仕様
| 型名 |
DMRSシリーズ |
| 波長 |
635nm帯/658nm帯 |
| 出力 |
約3mW/約18mW |
| パターン |
ライン/スポット/小十字 |
| 機能 |
焦点調整機構付 |
| 備考 |
専用架台付/AC電源付 |

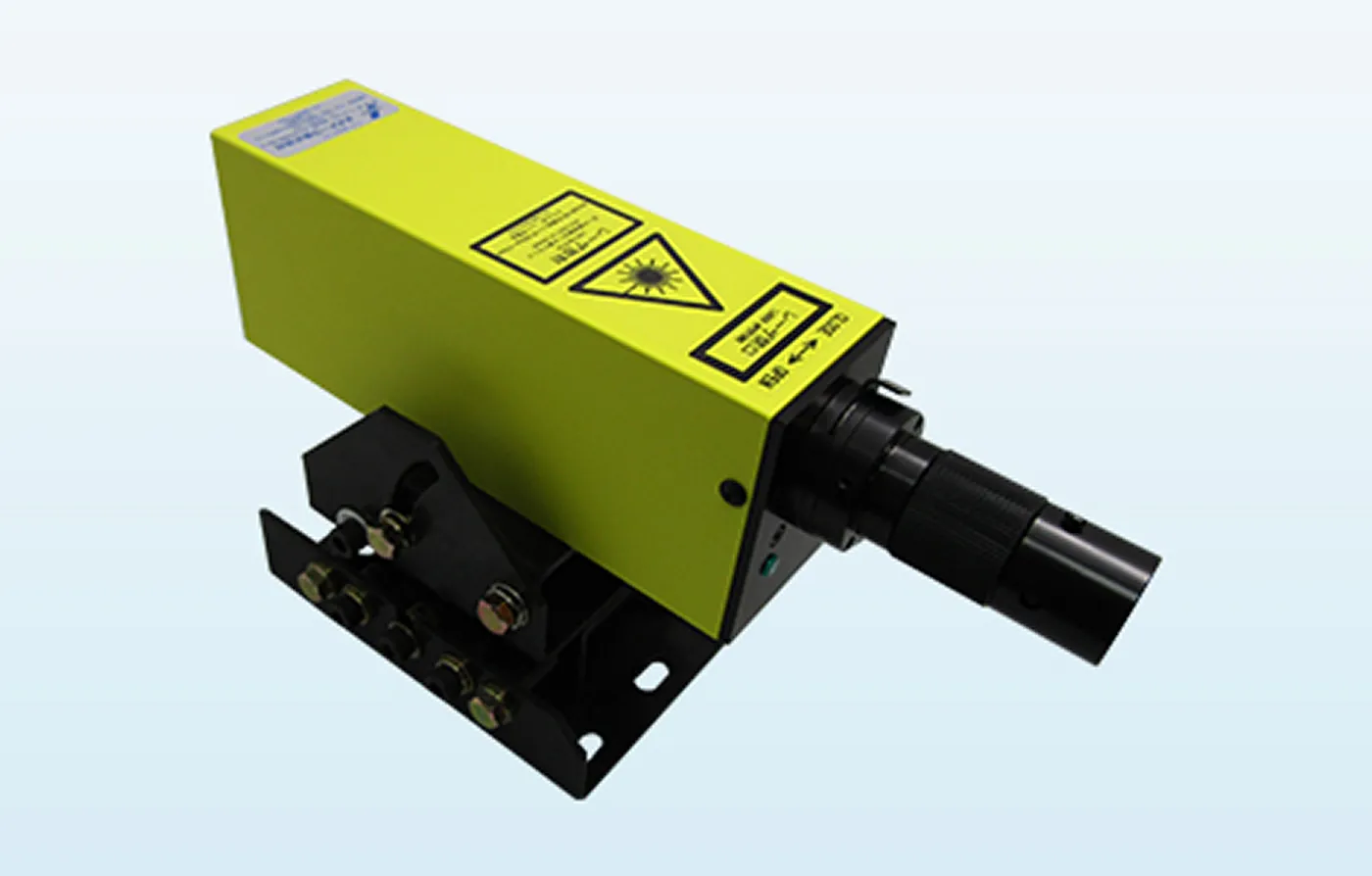

グリーンLDラインプロジェクタ
DMG3シリーズ
特長／用途
- 位置合わせ用途など
- 視認性の高いグリーンレーザ
- ハイパワーモデル有
概要／仕様
| 型名 |
DMG3シリーズ |
| 波長 |
520nm帯 |
| 出力 |
約5mW/約10mW/約20mW/約50mW |
| パターン |
ライン（輝度均一仕様有） |
| 機能 |
焦点調整機構付 |
| 備考 |
専用架台付/AC電源付 |

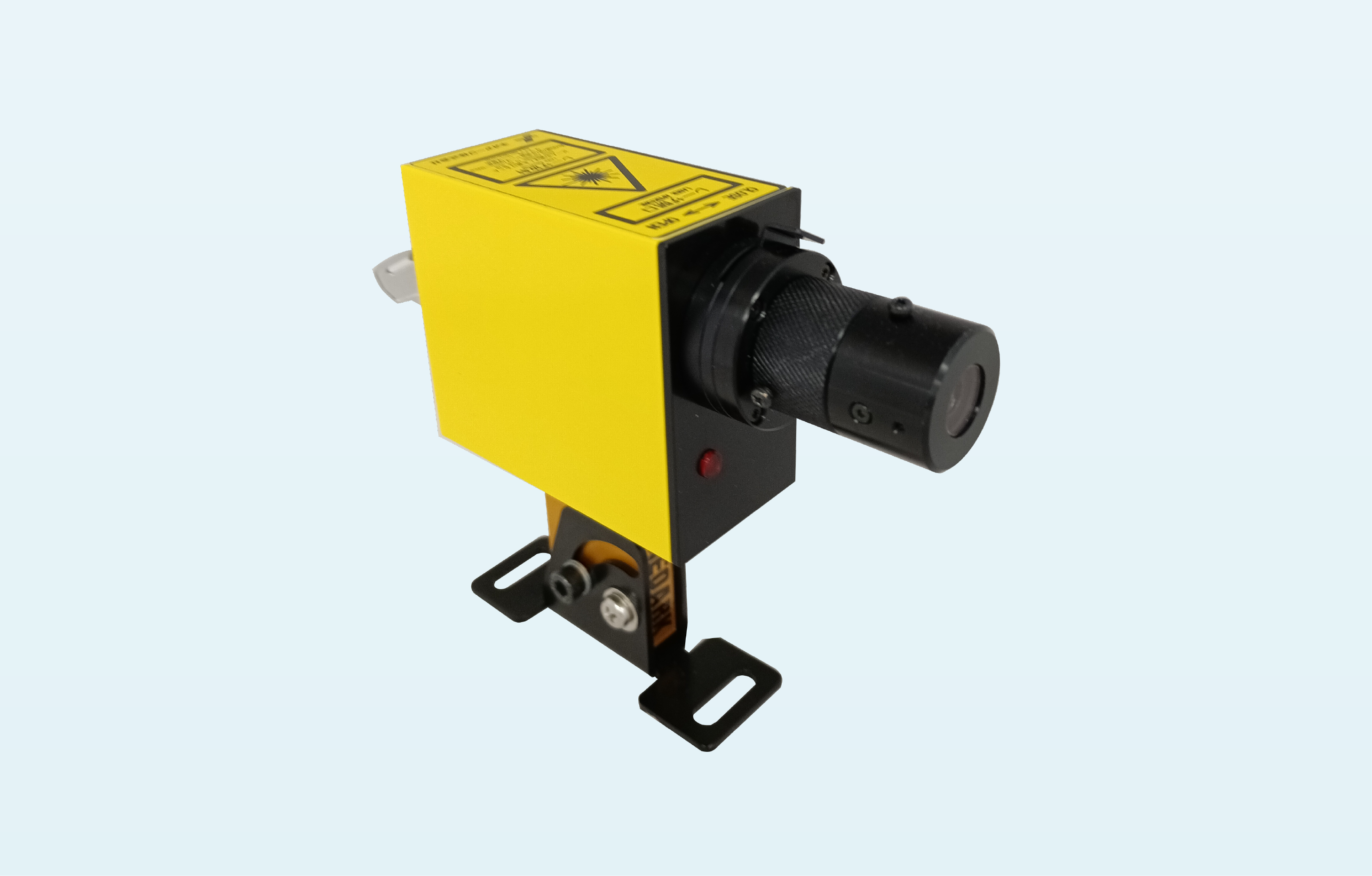

概要／仕様
| 型名 |
DMSHZシリーズ |
| 波長 |
637nm帯/658nm帯 |
| 出力 |
3mW以下/20mW以下 |
| パターン |
ライン/スポット/小十字 |
| 機能 |
焦点調整機構付 |
| 備考 |
専用架台付/電源分離（別売） |
概要／仕様
| 型名 |
DMR-10 |
| 波長 |
640nm帯 |
| 出力 |
10mW |
| パターン |
ライン |
| 機能 |
焦点調整機構付 |
| 備考 |
専用架台付/電源内蔵型 |

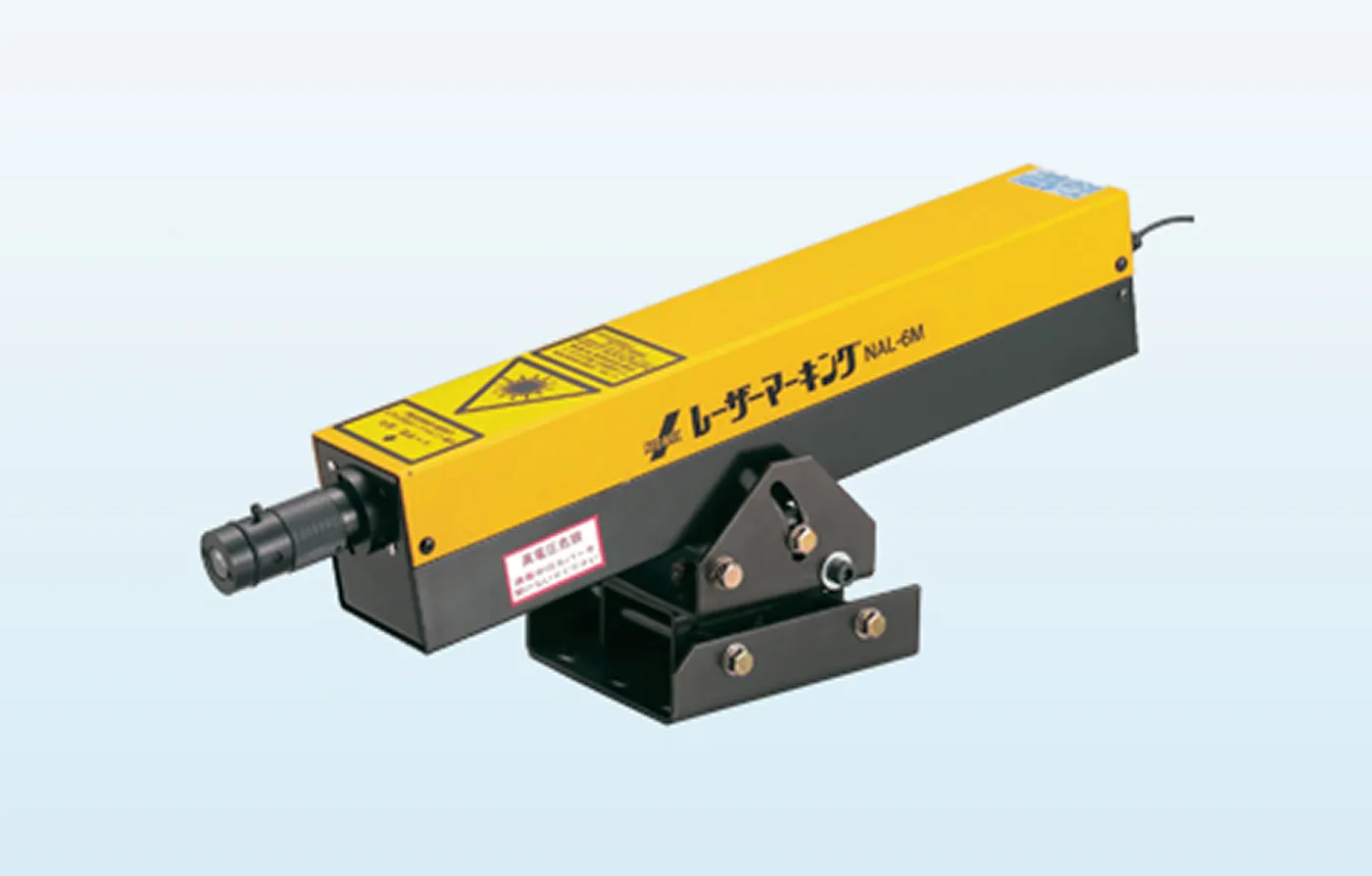

概要／仕様
| 型名 |
NAL-6ML2 |
| 波長 |
632.8nm |
| 出力 |
約10mW |
| パターン |
ライン |
| 機能 |
焦点調整機構付 |
| 備考 |
専用架台付/電源内蔵型 |

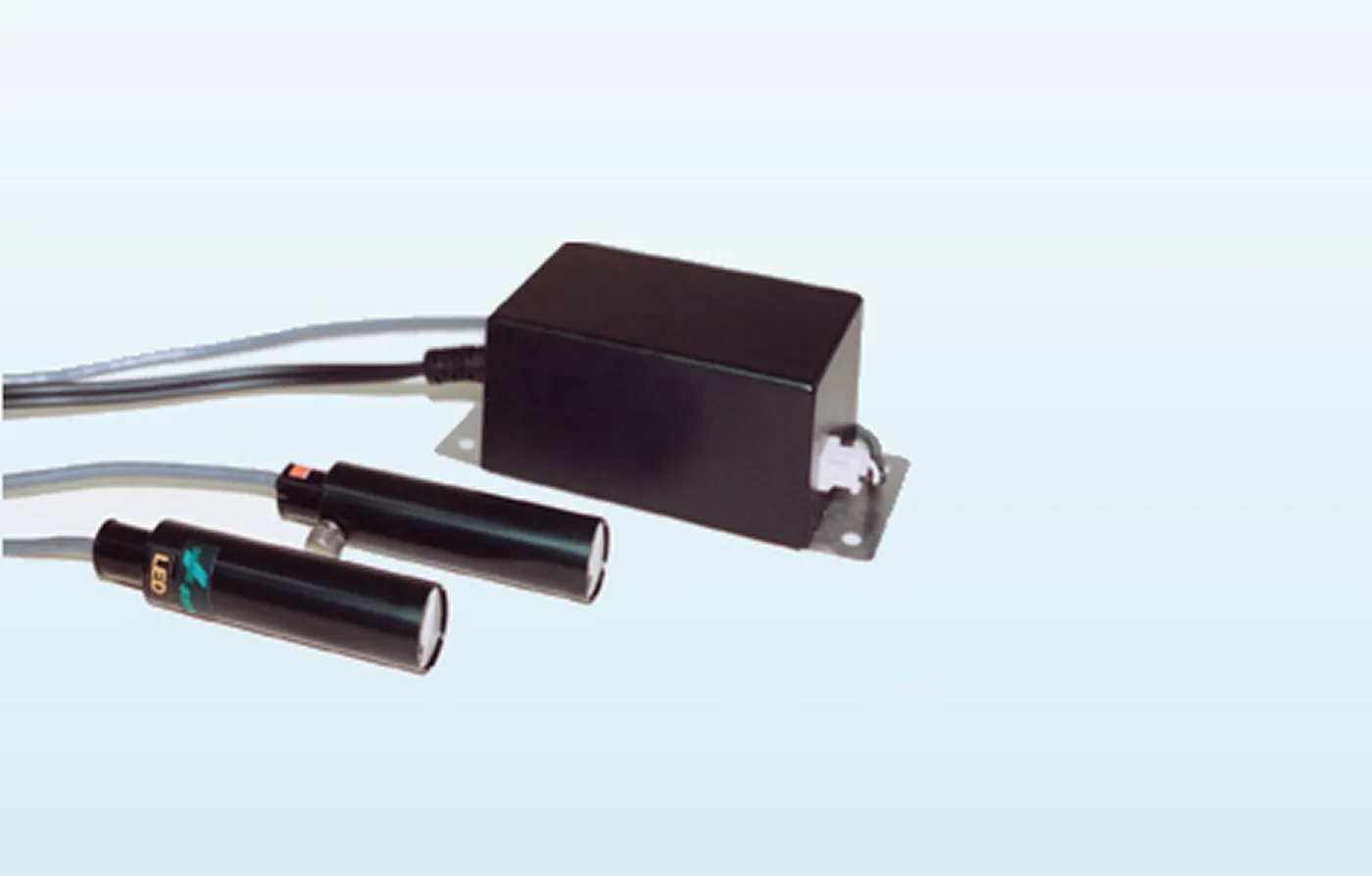

概要／仕様
| 型名 |
LEMシリーズ |
| カラー |
レッド/オレンジ/グリーン/ブルー |
| パターン |
ライン/スポット/十字 |
| 機能 |
焦点調整機構付 |
| 備考 |
電源分離（別売） |
概要／仕様
