サニャック干渉計振動観察装置

サニャック干渉計振動観察装置とは

サニャック干渉振動観察装置は、光の干渉現象を利用して微細な振動を非接触で高精度に測定する装置です。

高速で動く表面の振動や変形を、レーザービームを使ってリアルタイムに可視化します。電子部品やMEMSデバイスの動作検証、研究・開発、品質評価に最適で、振動の大きさや位置、位相まで詳細に分析できます。

装置は高速・高感度で、細かい振動も逃さず観察できるため、電子や材料の微細振動研究、評価に最適です。

サニャック干渉計振動観察装置の紹介動画

製品特長
仕様

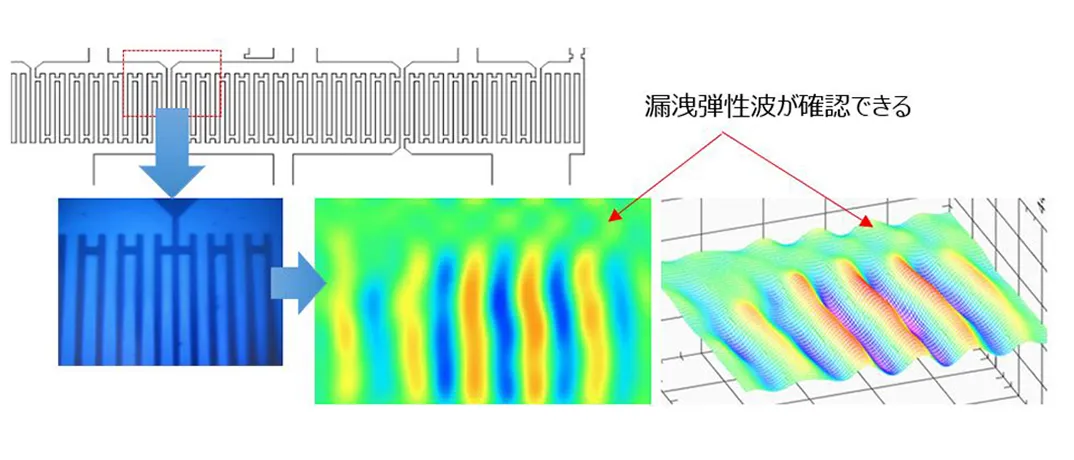

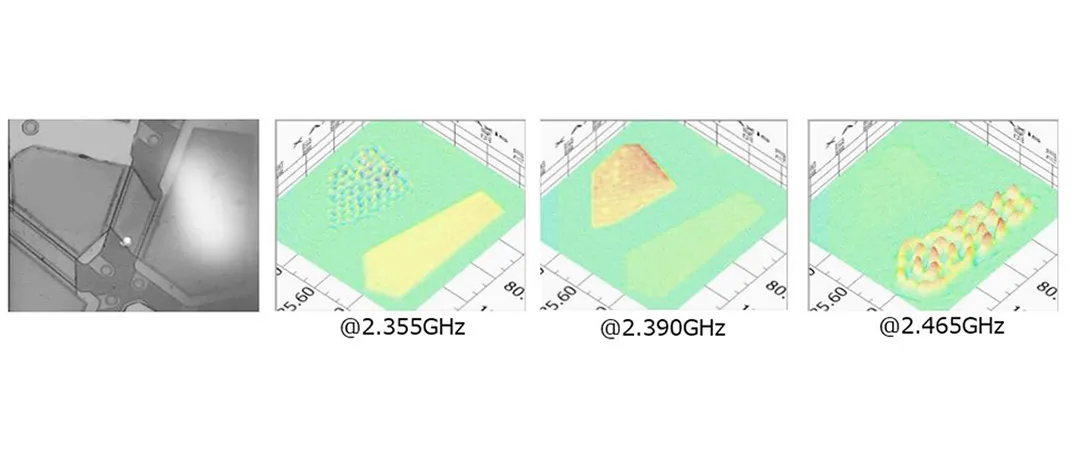

観察例

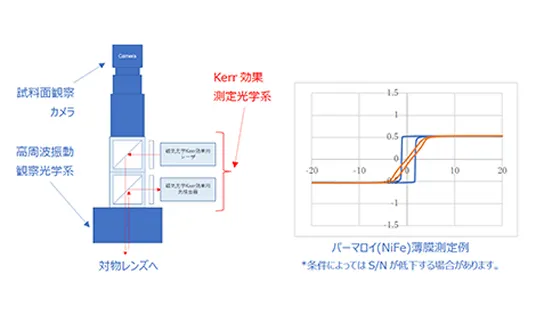

オプション

サニャック干渉計振動観察装置の製品特長

HARDWARE

高周波振動分布を可視化！

今や半導体などのエレクトロニクス産業だけでなく、物性研究、バイオテクノロジー、デバイス開発などあらゆる分野で利用されるMEMS技術。

無線通信分野ではこのMEMS技術を用いて、高周波領域で使用可能なデバイスの開発が進んでいます。
サニャック干渉計振動観察装置では、GHz帯の高周波用デバイス（圧電薄膜、SAWフィルタ、FBAR等）の振動分布を可視化することができます。

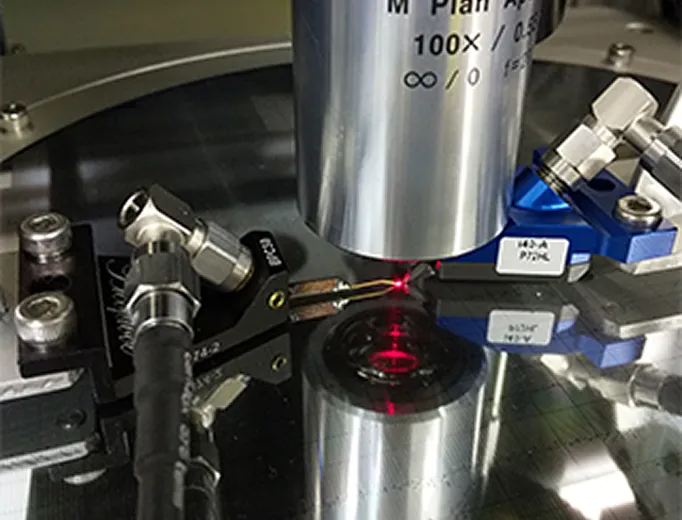

観察周波数は6GHzまで対応！高周波プロービング応相談！

5Gデバイスの振動観察に向けて6GHzまでの振動観察に対応しています。

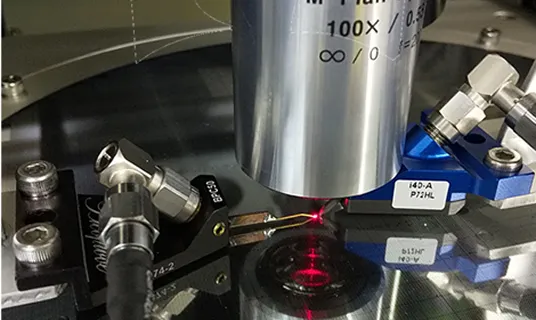

また、高周波プローブの搭載にも対応し、ウェハレベルでのデバイス駆動・振動観察が可能になりました。
一つの装置でSAWフィルタ・BAWフィルタ等、様々なデバイスの振動分布の解析に活用できます。

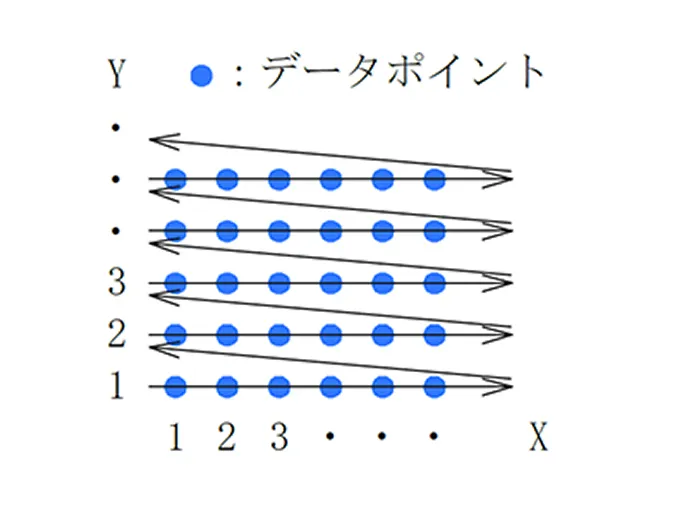

レーザ走査による高速データ収集

データ収集はプローブレーザが移動することによる走査方式を採用しています。X軸方向のデータ収集間隔を最小0.1µmに設定してもデータ収集速度は変わりません。Y軸方向のデータ収集間隔も最小0.1µmに設定可能です。

SOFTWARE

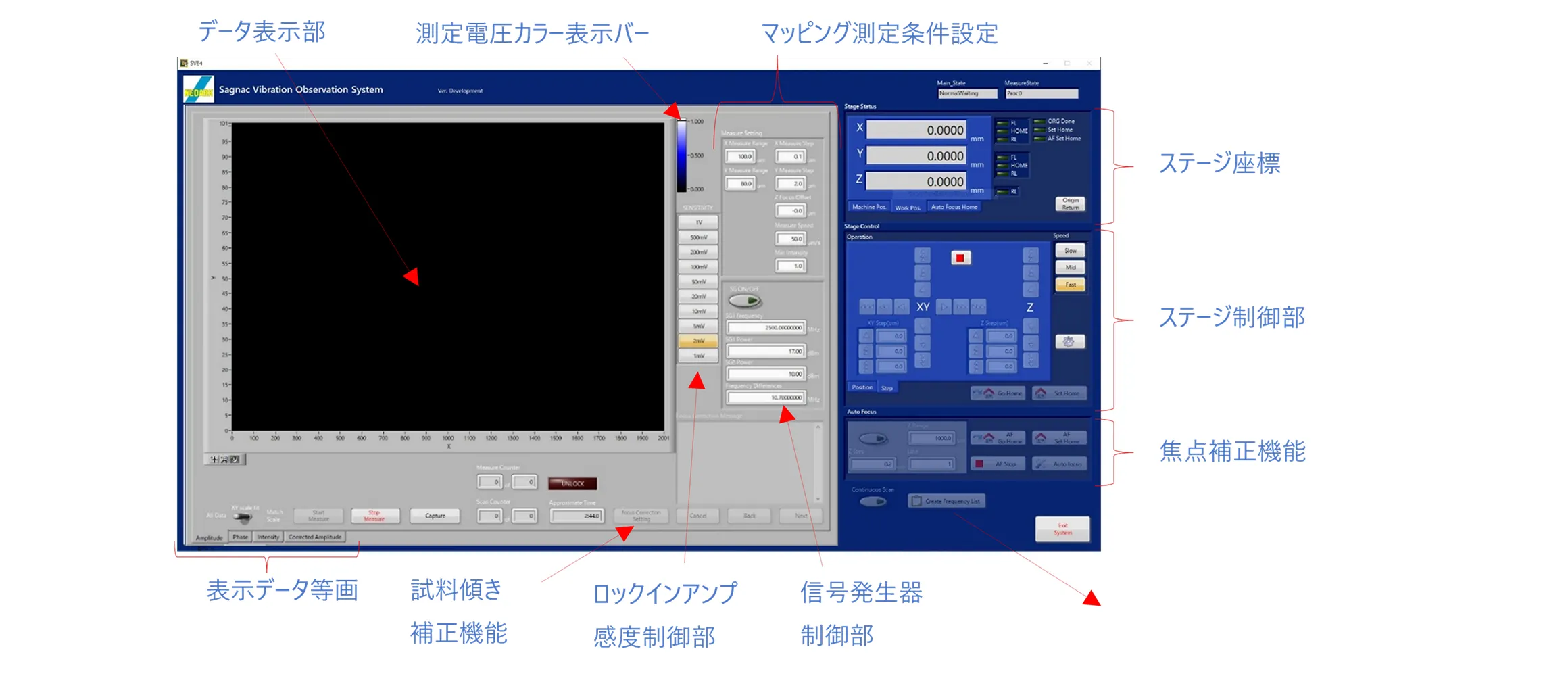

多彩な機能を盛り込んだ専用観察ソフトウェア

本装置専用に製作された専用観察ソフトウェアは顕微鏡操作上に必要となる基本制御機能はもちろん、試料傾き補正や焦点補正機能など多用な機能が盛り込まれています。試料上の弾性波を駆動するための信号発生器やロックインアンプの感度設定などもソフトウェア上で操作可能です。

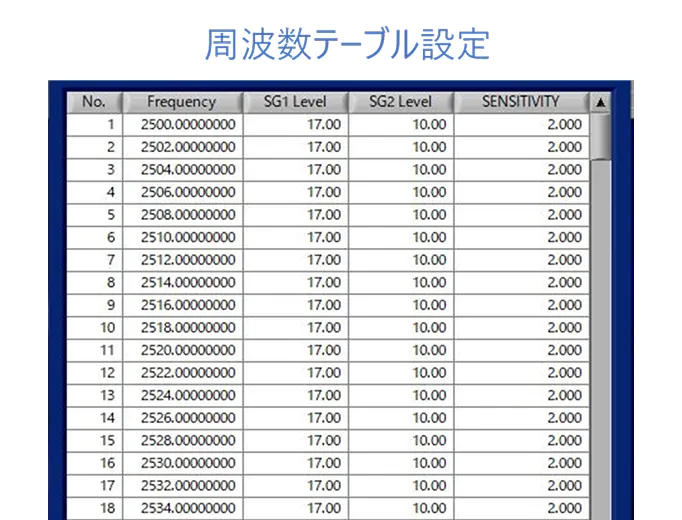

異なる駆動周波数のそれぞれのデータを連続で測定するための周波数テーブル設定機能も実装されています。

フォーカス補正機能（Auto Focus）

長時間のデータ収集における温度変化等での焦点ずれに対し、任意のY方向ライン数のデータ収集ごとにフォーカス補正を行う機能を搭載。

あらかじめ観察範囲の四方とフォーカス補正用ポイントのXYZ座標を設定します。そしてデータ収集時にはフォーカス補正用ポイントでの焦点ずれ量を検出し、その焦点ずれ量を加算することで焦点方向の補正を行います。

操作画面

「Monitor」画面

振幅・位相・反射強度の入力レベルを表示します。

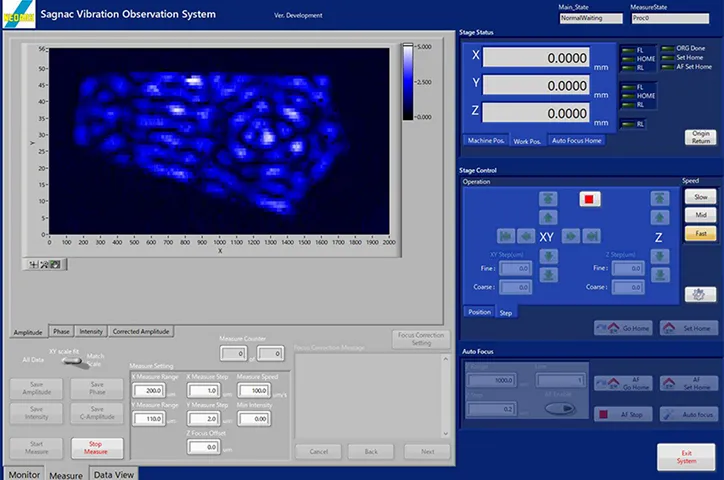

「Measure」画面

観察条件の設定を行います。

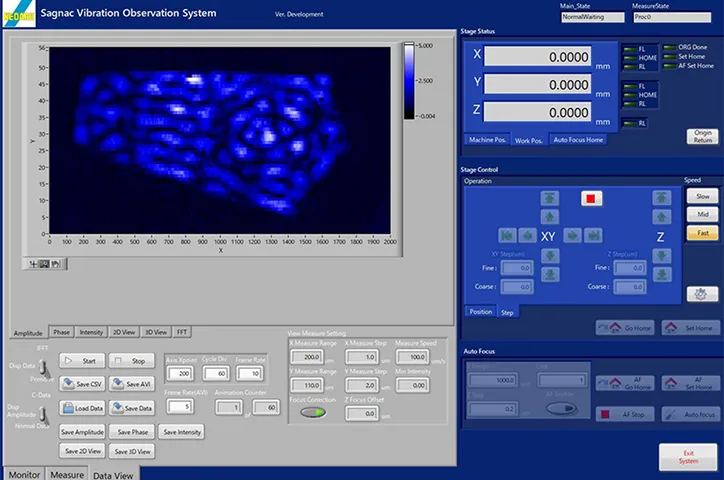

「Data View」画面

取得したデータの確認・保存・読み込み・フィルタ処理等を行います。

仕様

基本仕様

製品モデル		MLD-101C (オプション対応等汎用モデル)	MLD-101P (ウェハ対応モデル)	MLD-103 (コンパクトモデル)
対応サンプル		SMAコネクタ付きデバイス	ウェハ (最大8インチ)	SMAコネクタ付きデバイス
観察周波数		500MHz～3GHz (タイプA) 3GHz～6GHz (タイプB)	500MHz～3GHz (タイプA) 3GHz～6GHz (タイプB)	500MHz～3GHz (6GHz対応応相談)
振動検出方法		サニャック干渉計による振幅・位相検出
観察方法		ステージ制御によるレーザ照射位置走査観察
光源・観察軸		半導体レーザ (観察軸: 面外方向 *面外振動検出)
付属対物レンズ倍率		×100 (W.D.12mm、スポット径1μm typ.)、 ×50 (W.D. 3.4mm、スポット径5μm typ.) *×5 (観察位置確認用)
マッピング (電動制御)		マッピング位置分解能: 0.1µm、最大マッピング(観察)範囲: 25×25mm
フォーカス (電動制御)		フォーカス位置分解能: 0.2μm、フォーカスレンジ: ±15mm
データ記録形式		画像：JPEG、動画：AVI、振幅・位相情報：CSV
装置構成		本体 (光学系・ステージ) レーザ電源ステージドライバ周波数変換ユニットロックインアンプ信号発生器 (2ch) PC、ディスプレイ観察ソフトウェア	本体 (光学系・ステージ) レーザ電源ステージドライバ周波数変換ユニットロックインアンプ信号発生器 (2ch) PC、ディスプレイ観察ソフトウェア	本体 (光学系・ステージ) レーザ電源内蔵ステージドライバ内蔵周波数変換ユニット内蔵ロックインアンプ内臓信号発生器 (2ch) ノート型PC 観察ソフトウェア
ユーティリティ		AC100V、消費電力 1.7kVA以下
外寸 (重量)	本体	600(W)×600(D)×1350(H)mm (約270kg)	600(W)×600(D)×1350(H)mm (約270kg)	300(W)×450(D)×450(H)mm (約30kg)
外寸 (重量)	ラック	600(W)×630(D)×1600(H)mm (約40kg	600(W)×630(D)×1600(H)mm (約40kg)	ラック不要 (机上周辺に外部機器設置)

※製品の外観、仕様は予告なく変更になる場合がございます。

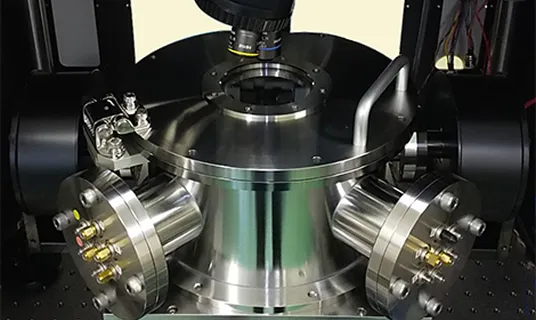

※サニャック干渉計のみのご提供や真空チャンバの追加など、お客様のご要望に合わせて追加対応可能です。

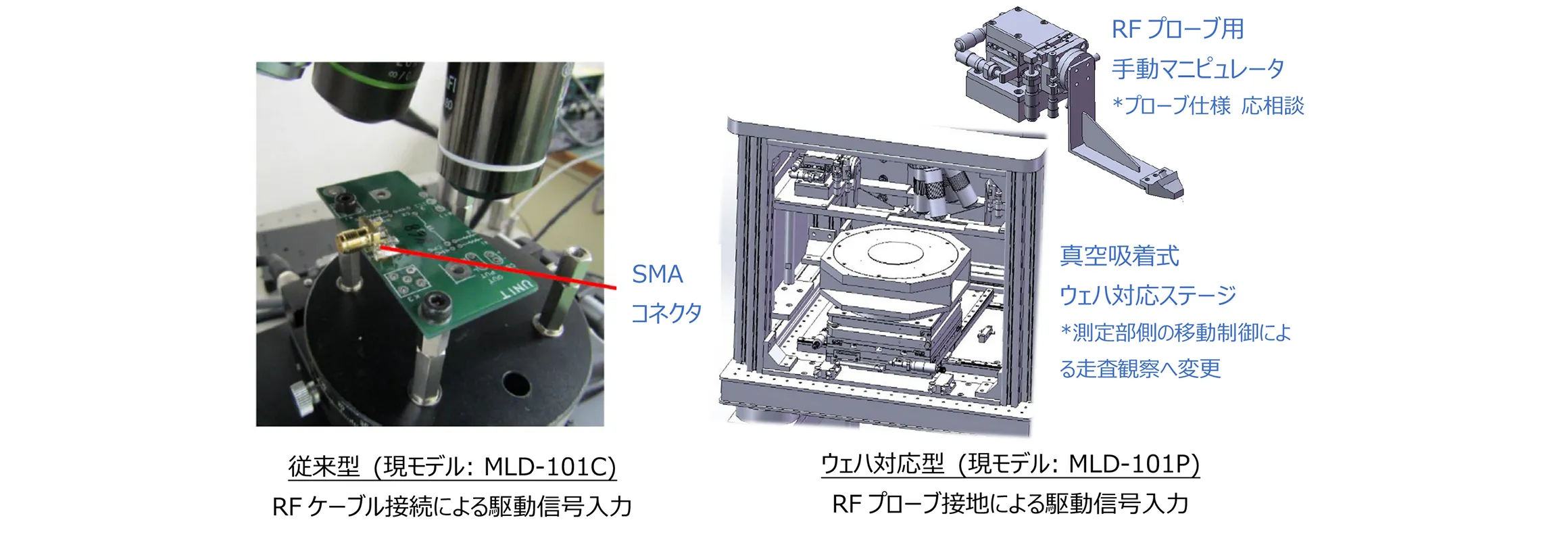

ウェハ対応モデル(MLD-101P)

従来の本装置はRFケーブルをSMAコネクタに接続して表面弾性波駆動信号を入力するという手法を採用していました。しかしこの手法ではSMAコネクタを評価対象のデバイス電極にボンディングする必要があり、評価サンプルの準備に手間がかかるという難点があり、高周波プローブ接地による駆動方式タイプの装置を新たに開発しました。従来装置の性能を維持・改善しつつ、最大8インチのウェハ上のデバイス評価に対応しています。

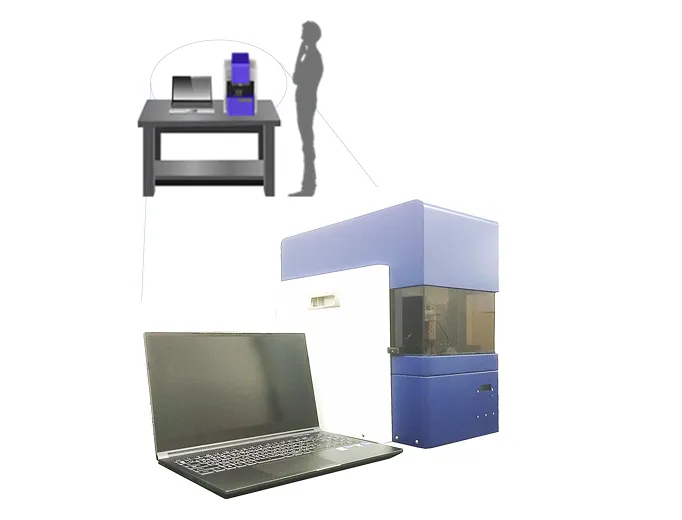

デスクトップサイズコンパクトモデル (MLD-103)

高周波振動の高速・高感度観察では非常に強力なツールとなるサニャック干渉計振動観察装置に、デスクトップサイズのコンパクトモデルが登場しました。大型かつ高額な外部機器が必要となる従来モデルに対し、干渉光学系を含む設計を大幅に見直すと共に付属機器を内蔵させることで、従来型の性能を落とすことなく、大幅に汎用性とコストメリットを高めています。

サニャック干渉計単体の構築や光学部ユニット単体でのご提供も可能です。

*SMAコネクタ配線による駆動信号入力モデルです。
